La maison type " MINI 1 MODERN SG " bureau d'architecture ARCHIPELAG, kit ossature bois adapté.

Mini 1 MODERN SG est une maison moderne et économe en énergie.

Une maison en kit avec un toit plat, une forme minimaliste et un intérieur confortable au maximum, tres facile a installer.

La maison en bois, avec un intérieur qui se marie parfaitement avec le jardin plain pied.

L'aménagement simple et fonctionnel des chambres est l'un de ses plus grands atouts.

Grâce à des solutions ergonomiques, il a été possible d'utiliser de manière optimale chaque mètre carré disponible.

Dans l'aile gauche de la maison, il y a une zone de jour familiale (pièce de vie), dans l'aile droite - trois chambres au calmes (ou l'inverse dans l’effet miroir).

Il y aura beaucoup de lumière naturelle dans toutes les pièces, y compris le garage et le local technique, avec la possibilité d'utilisé des fenêtres spéciales pour les toits plats en option.

Pour ceux qui recherchent la détente proche de la nature, nous avons prévu une terrasse cosy qui complète parfaitement le salon et la salle à manger.

La maison est disponible en plusieurs versions, les kits BoisKitEco sont disponibles avec ou sans garage, ou bien un kit adapté en 5 chambres (cherchez sur le site MINI 1 G1 MODER).

Technologie et design KIT BoisKitEco :

Murs extérieurs 42-44 cm : l’ossature bois 5x15 cm, avec la laine 15 cm, plus isolation thermique en polystyrène Termo Organika 20 cm par l’extérieur

Murs intérieurs 12-18 cm : l’ossature bois 5x10 et 5x15 cm avec isolation aquatique de 5 à 15 cm

Plafond 24-36 cm: solives bois massif 8x24 cm avec la laine de 20 cm

Toiture: toit plat, avec isolation thermique en polystyrène Termo Organika de 2 à 15 cm, façonné en pente, finition gravillonnée ou végétalisée

Dalle  RE 2020 (options) : dalle en bois ISO BOIS (plots béton à prévoir) ou ISO 2000, avec le coffrage de 24 cm en polystyrène (béton pour la dalle à prévoir)

Solutions d'installation économes en énergie (options)*:

Chauffage + Climatisation*: pompe à chaleur air/air par VMC thermodynamique NILAN

Ventilation*: Double flux NILAN

Extra* RE2020: panneaux photovoltaïques (Note BoisKitEco : une option, rentable pour les personnes qui restent à la maison toute la journée)

Terminer, finition façade sur la photo:

Façades: enduit couche mince 1,5 TO-PA001 blanc et enduit graphite TO-GY015 de la palette Termo Organika, bardage en bois

Menuiserie: triple vitrage ALUPLAST , fenêtres pour toit plat FAKRO (option), volets roulants BeClever PORTOS, portes d'entrée PASSIVE HAUSE MIKEA et porte de garage KMT/ SOMPFY

Versions disponibles:

- Mini 1 MODERN PLUS - sans garage et avec garage double

- Mini 1 - disposition fonctionnelle similaire, adaptée en 5 chambres

- MINI 1 G1 MODERN - avec garage et 4 chambres

- Effet miroir disponible à chaque version

Mais la version adapté en auto-construction, disponible tout l'année, livrable partout en france, avec le meilleur qualité/prix, est le modèle MINI 1 MODERN SG, 100 m2 avec 3 chambres.

Toutes les versions de maison sont disponibles pour répondre a la norme  RE 2020:

- ENERGO RE2020: pompe à chaleur AIR/AIR, ventilation mécanique double flux, plus thermodynamique (ECS)

- ENERGO PLUS RE2020 : pompe à chaleur AIR/AIR, ventilation mécanique double flux, en plus un système solaire ou thermodynamique, plus des panneaux photovoltaïques (option)

Il existe des options techniques pour apporter le kit sur-mesure:

- sous-sol du bâtiment (réaliser le kit pour poser sur un sous-sol)

- jumelage ou construction d'une maison pour deux familles (architecte locale obligatoire)

- construction du bâtiment en technologie préfabriqué (panneaux préfabriqués)

Montage d’une maison en kit BoisKiteco :

- en auto-construction par le client, ou par une entreprise locale de son choix (7-9 jours, 3-4 personnes, pour assembler la structure)

*MINI 1 SG MODERN prix de 65 000€ (38 000€ l'ossature bois), 3 chambres 100 m2, sans garage:

Version avec : garage, 4-5 chambres, cliquez ici.

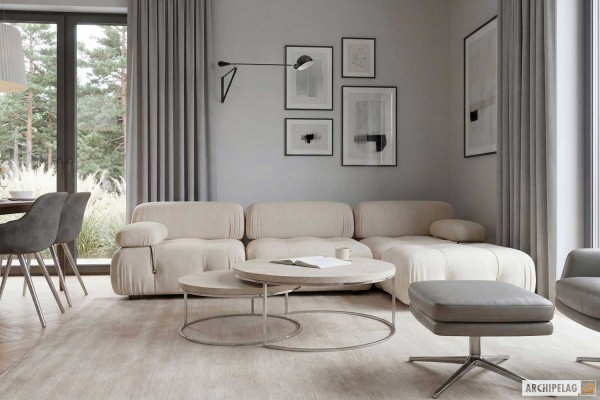

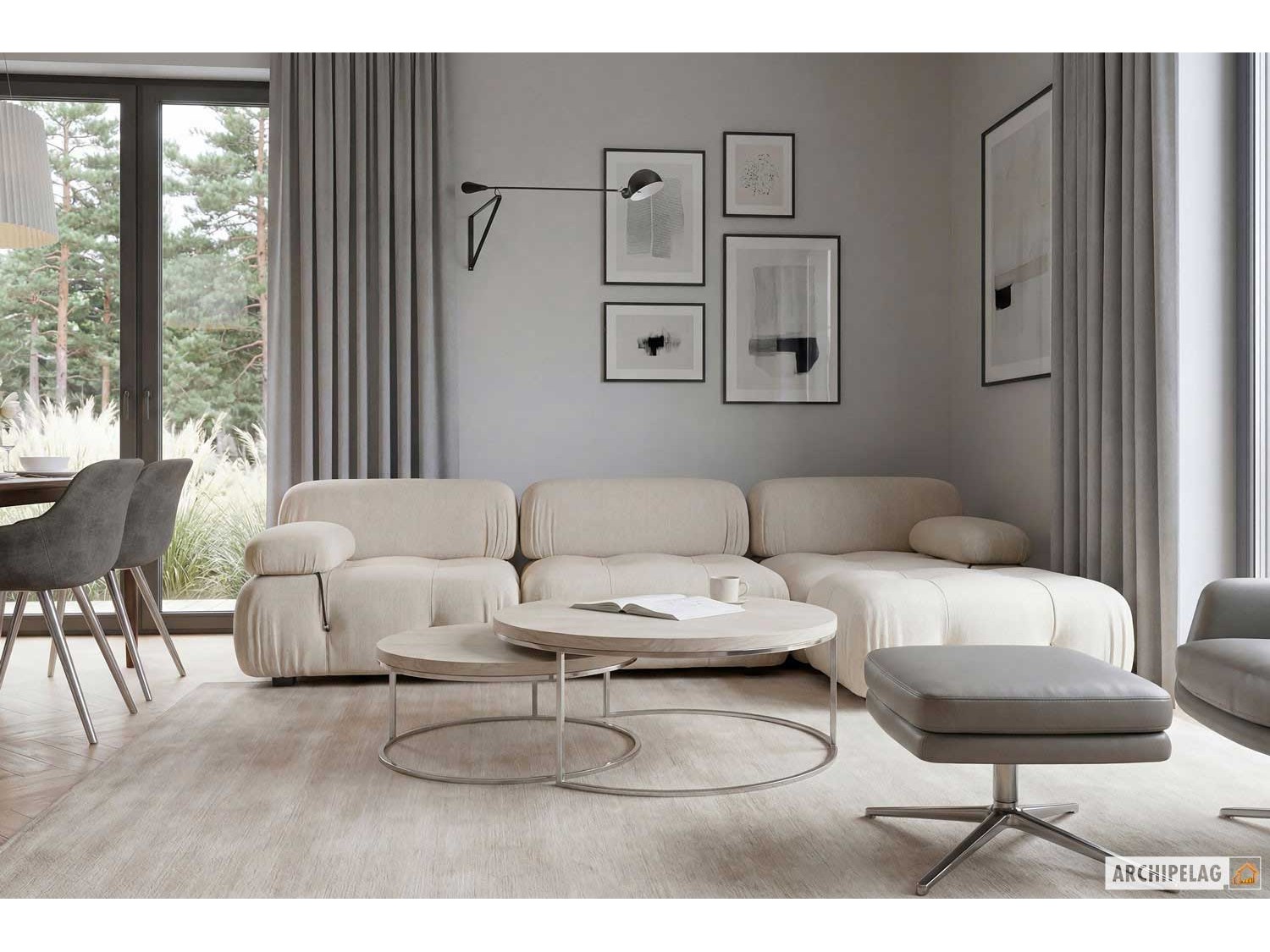

MINI 1 MODERN SG, 3 chambres, pièce de vie 42 m²

1. 2.93 m²  2. 8.59 m²   3. 7.83 m²  4. 0.79 m²   5. 33 m²  6. 2.42 m²  7. 5.02 m²   8. 11.45 m²  9. 9.46 m²   10. 10.62 m²  11. 6.91 m²

VERSION STANDARD = salon, cuisine à gauche

VERSION EFFET MIROIR = salon, cuisine à droit

VERSION MAX 114 m2 (option)  = plus grand salon sans la terrasse derrière ni auvent

Kit * système à emboîtement " boiskiteco" *

Fourniture " maison en kit" (détailles):

– Lisse basse imprégnée 50 x 150 mm " classe ST-II / C 24"

– Lisse basse 50 x 150 mm / 50 x 100 mm

– Lisse haute de ceinturage 2x 50 x 150 mm

– Montants murs 50 x 150 mm

– Montants mur porteur 50 x 150 mm + OSB

– Montants cloisons 50 x 100 mm

– Solives 80-100 x 160-200 mm

– Linteaux 3x 50 x 150 mm

– Charpentes 80 x 160-200 mm

– Entrait de charpente 80 x 160 mm

– Poutres 200 x 200 mm / 200 x 240 mm

– Tasseaux de clouage bardage 20 x 50 mm

– Tasseaux, support BA 13 30 x 50 mm

– Bardage extérieur bois massif 20 x 135 mm

– Planches de rives 2x 20 x 120 mm

– Lambris sous toiture 20 x 120 mm

– Chevrons pour isolation renforcée (110 cm) 80 x 100 mm

– Contreventement en OSB

– Pointes, Vis, Connecteurs

– Grillage anti-rongeurs

– Bandes adhésives et primaire bitumé ou colle

– Liteaux et contre-liteaux

– Membrane, coupe-vente (murs et toiture) rouleaux 75 m2

– Film de pare-vapeur 200 microns = 0.2 mm (murs et plafonds)

– Polystyrène graphité, termo organika 20 cm

 (façade, isolation par l’extérieur, plaques 50 x 100 cm)

– Polystyrène graphité, termo organika 2 cm (finitions)

– Mousse pour coller les plaques (façade)

– Chevilles + vis, pour fixer les plaques

– Mousse de montage (façade)

– Corniers avec les treillis (façade)

– Rail de départ 20 cm (façade)

– Colle pour les treillis (sacs 25 kg)

– Enduit acrylique thermo organika (seaux / 25 kg, couleur au choix)

– Sous-couche (façade)

– Peinture ou lasure (bois extérieur)

– Silicone, acrylique, joints (ENS)

– Notice, guide de pose, plans, vues en 3D

Note * RE : (2020)

ISOLATIONS (ITB-0851/W - CE: 1390-CPR-0363/13/P; 1390-CPR-0364/13/P):

Matériau   MURS : laine de roche 150MM  + Polystyrène graphité 200MM + FILM (PV 0,2)

 Epaisseur (cm)  36  Conductivité λ(W/m.K)  0,034  Résistance R (m²K/W)  10,37  Transmission U (W/m²K)   0,0330 Δ U "laine de roche" TOP/MEGAROCK ROCKWOOL

Matériau   TOITURE  : laine de roche 200MM + 50MM + Polystyrène graphité 50MM

+ FILM (PV 0,2) + polystyrène faconée de 20 à 150MM

 Epaisseur (cm)  35  Conductivité λ(W/m.K)  0,034 Résistance R (m²K/W)  10-13,20  Transmission U (W/m²K)   0,0330 Δ U "laine de roche" TOP/MEGAROCK ROCKWOOL

OPTIONS incluses dans le prix visible sur le site:

"PACK" Fenêtres triple vitrage Aluplast,

Fenêtres PVC/Acier (option ALU 1F), U=0,71-91 THERMO LUX /
Vitrage 4/18SS/4/18SS/4 U=0,5 PVC avec le profil métallique intégrée
6 chambres et 3 joints, profil 85 mm (surface RE 2020)

"PACK" Volets roulants ALU,

Volets isolés 39-45 mm, motorisées et à sangle
Moteur PORTOS 40/10 (S-40/10) 1-5 zones
Coffret invisible (spéciale maison BBC / RE2020)

"PACK" Portes EXT.,

Porte de garage isolée 40 mm 240/280 x 200/220 cm ACIER.
Motorisation, Somfy dexxo optimo, 2 télécommandes
Porte d’entrée isolée 72-75 mm U 0,9 -1,1« ACCIER/ALU/BOIS »PASSIVE HAUSE 90" 102x210

"PACK" Portes INT.,

Blocks portes 70/80, portes pleins, avec le joint Iso-
Phonique, l'épaisseur réglable, coloris au choix

"KIT" Kit électricité,

Kit« prête à poser » La norme NF-C15-100 (passage : faux-plafond)
Appareillage (prises, interrupteurs) - SCHNEIDER (Odace, plaques blanches, beige ou gris)
LEGRAND : Tableau d'abonné/inter - différentiels / disjoncteurs / parafoudre
Coffret courant faible / prise de terre
Les pieuvres et éléments repérés et numérotés

"KIT" Kit plomberie,

KIT« prête à poser » DTU tubes PER
(passage : faux-plafond)
Collecteur sanitaire complet pré-monté
Vannes 1/4 de tour/réducteur de pression / raccords / pince coupe-tube
Note * Installations ne comprennent pas les évacuations

+ Chauffe-eau thermodynamique monobloc Concerto 200L (sur demande 250L) avec adaptateur 160/180 mm classe énergétique A+ Réf HP200M3A

Description

Grâce à sa pompe à chaleur intégrée, le chauffe-eau thermodynamique Altech récupère les calories naturellement présentes dans l'air de votre habitat ou sur l'air extérieur pour produire de l'eau chaude sanitaire en abondance.

Contrôle de commande intuitive offrant 5 modes d'utilisation

Gamme CONCERTO

Classe d'efficacité énergétique (mode eau chaude sanitaire ECS) A+

Consommation énergie par an kWh/an 807

Groupe de sécurité, siphon, isolant tube 20/25 (max 10m), raccords

"PACK" Couverture " ÉTANCHÉITÉ »

(pack toiture, toit plat) :isolation sur-mesure, façonnée en ponte à 2°, livrés avec le plan de montage
Isolation graphitée à emboîtement
Couche d'étanchéité N°1 (auto - collante + fixations)
Couche d’étanchéités N°2 (colle a froid, livrée avec le kit)
Boite/s a eau, pièces en zinc + fixations

Plaques OSB 22 MM "HYDRO 60/120X240"

(*)OPTIONS NON incluses dans le prix visible sur le site:

*OPTION "3en1"  RT2020,

VMC + chauffage + rafraîchissement + eau chaude

« installation complète »
- VMC thermodynamique 3 en 1 pour ventiler, chauffer, refroidir + le ballon thermodynamique pour le produire l'eau chaude sanitaire.


*VMC avec une pompe à chaleur intégré *

NILAN Combi 302 Polar Top est un appareil de ventilation, chauffage, rafraîchissement, qui allie deux technologies de récupération de la chaleur.

La récupération passive est assurée via un échangeur à contre-courant qui exploite entre 85 et 95 % de l’énergie pré- sente dans l’air extrait. La récupération active se fait grâce à une pompe à chaleur qui exploite l’énergie résiduelle. La pompe à chaleur, avec COP supérieur à 4, permet de se passer d’une batterie de chauffe quelque soit la saison. Combi 302 Polar Top peut augmenter la température de l’air soufflé de plus de 30 °C.

Combi 302 Polar Top est livré avec une batterie de préchauffage intégré pour la protection antigel de l’échangeur contre courant.
Cela garantit un fonctionnement en continu à basses températures extérieures.

Fonctionnement : -20/+40 °C

Classe énergétique : A+

SCOP : 4,01 - 5,00

OFFRE - (offerts par BoisKitEco) :

1*PEINTURE BLANCHE ÉCOLOGIQUE, ACRYLIQUE "ECO PRO"
2*PLAQUES BA 13 mm 120X260 cm
3*APPUIS DE FENÊTRES ALU (ext.) - COMPOSITE PVC (int.)
4*APPUIS ISO8000
Note * sous condition d'achat "la maison + options"

Les avantages d’une maison en kit BoisKitEco

Les avantages d’une maison en kit BoisKitEco "ENERGO"

1* une construction facile et rapide : les travaux durent en général 3 mois.

2* moins chère qu’une maison classique : en auto-construction est 40-50% mois chère.

3* un habitat écologique : réalisé en bois, extrêmement bien isolé, par conséquent écologique à longe terme.

4* légère et solide: en ossature bois est plus légère (+ ou - 50 tonnes au lieu de 200 tonnes pour le traditionnelle), par conséquent les fondations sont mois solliciter, donnant la possibilité d'installation sur n'importe quel terrain.

5* affiche une haute performance environnementale : permettant une économie jusqu’à 80 % sur la note chauffage.

De 2024, un kit solaire 800W 4M2 en plug&play sol OFFERT

Pour achat d'une maison a ossature type MINI 1 MODERN avec options. Un kit prêt a poser en 30 min. Avec une simple déclaration.

*Tous droits réservés ARCHIPELAG / TONEK - Article L. 111-1 / L. 123-1 du Code de la propriété intellectuelle*
